Sprzęt do badania rozciągania przędzy Maszyna do napinania siły 1000N
Podanie: Jednokolumnowa maszyna do badania rozciągania, sprzęt do badania rozciągania przędzy o sile 1000N, jest szeroko stosowany w różnych materiałach, takich jak sprzęt, metal, guma i tworzywa sztuczne, obuwie, skóra, odzież, tekstylia, izolatory, przewody i kable, zaciski ... itp. ., aby przetestować jego rozciąganie, rozdarcie, zdzieranie, różne właściwości fizyczne, takie jak odporność na ściskanie, odporność na zginanie, odporność na zginanie trzypunktowe ... itp.
Postępuj zgodnie ze standardami:GB 8808, GB/T 1040.1-2006, GB/T 1040.2-2006, GB/T 1040.3-2006, GB/T 1040.4-2006, GB/T 1040.5-2008, GB/T 4850-2002
GB/T 12914-2008, GB/T 17200, JC561．2—2006
Parametry:
| Nazwa maszyny | Sprzęt do badania rozciągania przędzy Maszyna do napinania siły 1000N | |
| Model.Nie | PT-1170 | PT-1170B |
| Zakres czujnika siły | 2,5,10,20,50,100,200,500kgf, jedna opcja | |
| Wyświetlacz | wyświetlacz siły i rozszerzenia | |
| Dokładność pomiaru siły | ±1,0% | |
| Rozdzielczość pomiaru siły | 1/10 000 | |
| Efektywny zakres pomiaru | 1 ~ 100% FS | |
| Dokładność wskazania odkształcenia | ±1,0% | |
| Testowanie prędkości | 1～500mm/min | |
| Podróż testowa | 850 mm, bez uchwytu | |
| Przestrzeń testowa | Przód i tył 120mm, prawy lewy bez limitu | |
| Jednostka siły | kgf,gf ,N,kN,Ibf | |
| Jednostka stresu | MPa,kPa,kgf/cm2,Ibf/in2 | |
| Jednostka deformacji | mm, cm, cale | |
| Metoda zatrzymania | Ustawienie bezpieczeństwa górnego i dolnego limitu, przycisk zatrzymania awaryjnego, ustawienie siły programu i wydłużenia, wykrywanie uszkodzenia elementu testowego | |
| Metoda punktu przyciągania | Ręczne pobieranie punktów podczas testu i wstępnie ustawione punkty odbioru (20 punktów) | |
| Rozszerzenie komputerowe | Nie | tak |
| Standardowa konfiguracja | 1 para uchwytów, 1 mikrodrukarka, 1 przewód zasilający, 1 instrukcja obsługi, 1 certyfikat produktu, 1 karta gwarancyjna produktu | 1 para uchwytów, 1 mikrodrukarka, 1 oprogramowanie operacyjne, 1 oprogramowanie, 1 kabel sieciowy połączeniowy, 1 przewód zasilający, 1 instrukcja obsługi, 1 certyfikat produktu, 1 karta gwarancyjna produktu |
| Rozmiar | Około 57 × 47 × 120 cm (szer. × głęb. × wys.) | |
| Waga | Około 80 kg | |
| Silnik | Krokowy | |
| Zasilacz | 1PH,AC220V,50/60Hz,10A | |
Zasada sprzętu do prób rozciągania:
1. Wartość siły maszyny wytrzymałościowej jest mierzona za pomocą ogniwa obciążnikowego, wzmacniacza i systemu przetwarzania danych.Z mechaniki materiałów wiadomo, że przy założeniu małego odkształcenia odkształcenie ε elementu sprężystego w pewnym punkcie jest proporcjonalne do siły działającej na element sprężysty, a także proporcjonalne do odkształcenia sprężystego.Weźmy na przykład czujnik maszyny wytrzymałościowej typu S.Gdy na czujnik działa siła rozciągająca P, tensometr jest mocowany do powierzchni elementu sprężystego.Ponieważ odkształcenie elementu elastycznego jest proporcjonalne do siły zewnętrznej P, tensometr jest podłączony do obwodu pomiarowego, można zmierzyć napięcie wyjściowe, a następnie zmierzyć siłę.
2. Odkształcenie jest mierzone za pomocą urządzenia do pomiaru odkształcenia, które służy do pomiaru odkształcenia próbki podczas procesu testowego.Na urządzeniu znajdują się dwa uchwyty.Gdy zmienia się odległość między dwoma uchwytami, zmienia się wał enkodera fotoelektrycznego, a enkoder fotoelektryczny będzie miał wyjście impulsowe.Następnie zajmuje się tym dyspozytor i można uzyskać odkształcenie próbki.
3. Pomiar przemieszczenia wiązki jest w przybliżeniu taki sam jak pomiar odkształcenia, a przemieszczenie wiązki jest uzyskiwane poprzez pomiar liczby impulsów wyjściowych kodera fotoelektrycznego.

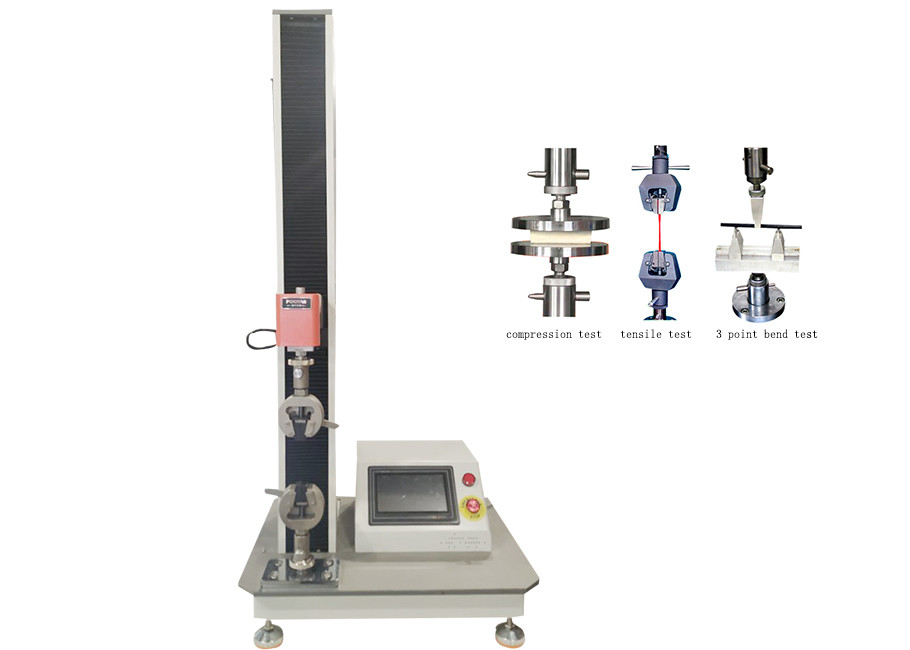

Zdjęcia maszyny do testowania napięcia:

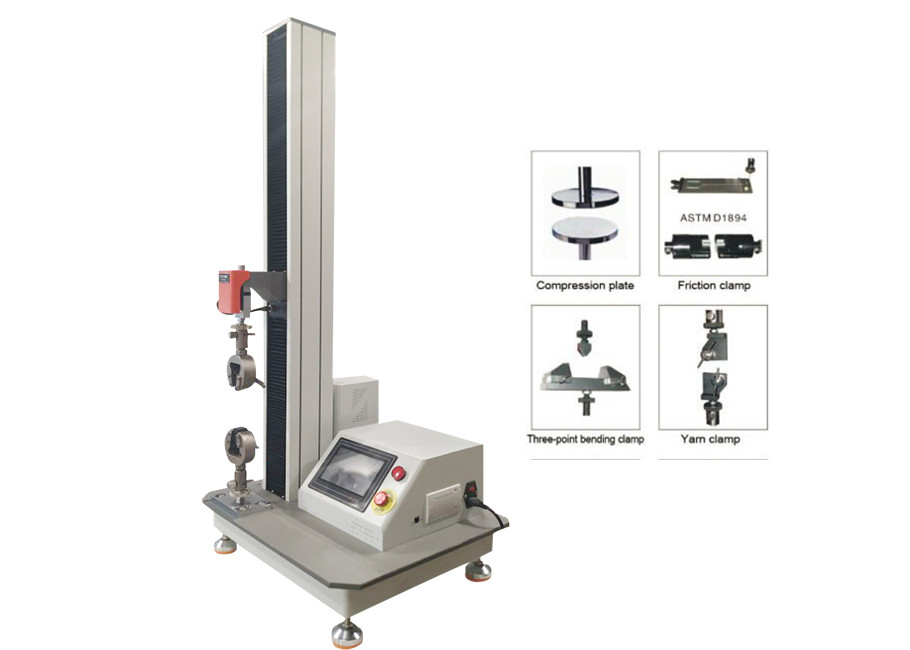

Można wyposażyć różne urządzenia testowe:
